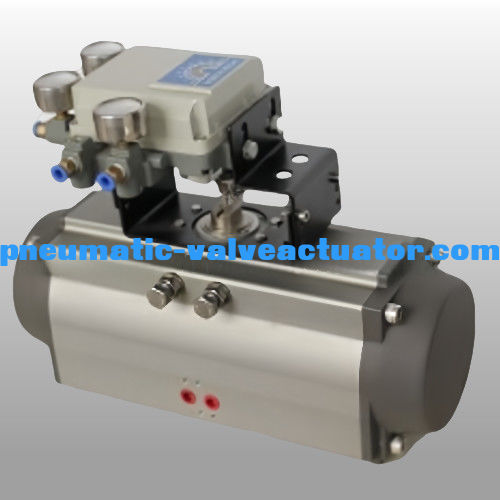

OEM AT 시리즈 컴팩트 랙 앤 피니언 공압 액추에이터 90도
| Place of Origin | China |
| 브랜드 이름 | OEM |
| 인증 | CE,ATEX,ISO9001 |
| Model Number | AT32-AT400 |
알루미늄 합금 공압식 발동자
,랙과 피니언 액추에이터 90도
,공기운동기 보증
OEM AT 시리즈 컴팩트 랙 및 피니온 공기 액추에이터 90도
류메틱 액추어터
기압 액추에이터는 다양한 유형의 장비의 기계적 열 및 폐쇄를 위해 사용됩니다. 예를 들어, 덤퍼, 나비 밸브, 볼 밸브, 산업 기계 및 오븐, 번너,난방장치기압 가동기 는 공기 가동기 이며 대기 압력 에 비해 압력 이차 를 이용 한다. 이렇게 얻은 에너지는 종류 에 따라 기계적 운동 으로 변환 된다.또는 기압 주행기를 느리거나 빠른 회전 또는 닫힌 또는 열린 위치에 이동하도록 설정.
Pneumatic actuators는 매우 p가속 또는 느린 90° 회전력 있는 크고, 신뢰할 수 있고, 콤팩트한 단위. 단일 작용 및 이중 작용 버전으로 제조됩니다. 표준 제조 과정 외에도,액추에이터는 또한 ± 5% 스트로크 조절으로 생산될 수 있습니다., 180° 회전, 세 개의 닫기 위치 (폐기, 개방, 반 개방). 공 밸브, 나비 밸브, 스레드 및 덤퍼와 함께 사용할 수 있습니다.
| 소재 | 엑스트루레이드 알루미늄 합금 |
| 회전각 | 0~90도 |
| 구조 | 래크 및 피니언 회전 액추에이터 |
| 작업 압력 | 2~8bar |
| 표면 처리 | 단단한 안오디제 |
| 작업 온도 | 정상 온도: -20oC (-4oF) ~ 80oC (+176oF); 높은 온도: -15oC ((+5°F) ~ 150oC (+302°F); 낮은 온도: -40oC ((-104°F) ~ 80oC (+176°F). |
| 연결 | NAMUR, ISO5211 및 DIN3337 |
| 적용 | 공 밸브, 나비 밸브, 회전 기계 |
| 컵 색상 | 회색, 검은색, 하늘색, 어두운색, 빨간색, 주황색 |
AT시리즈의 공기동작기 사용 및 선택 설명
AT 시리즈 공기 가동기 는 최신 기술 재료 와 혁신적인 아이디어 를 통합 합니다. 이 제품 은 자부심 으로 다음 과 같은 특징 을 자랑 합니다.
최신 규격: ISO5211,DIN3337 및 VDINDE3854,나무르
고강도 알루미늄을 추출신체가 소유닦은내부 표면긴 수명을 위해 단단한 애노드 산소화로 코팅됩니다.L오계수마찰과 빠른성능.
훌륭한 컴팩트 및현대화 다중 사양과 함께 건설경제적이고 유익한 선택입니다.
모든 작업 표면은 고품질의 베어링을 채택합니다.그 결과마찰이 낮고, 사이클 수명이 길고, 소음이 없습니다.
두 독립적인 외부 스트록조정볼트는 쉽고 정확하게 조절할 수 있습니다.5°열리고 닫는 방향 모두에서
동일한 윤곽 액추에터는 이중 작용 및 단일 작용 (스프링 - 리턴) 의 기능 모드를 가지고 있습니다. 스프링-리턴은 일반적으로 개방되고 일반적으로 닫힌 스타일을 가지고 있습니다.
NAMUR를 가진 다기능 표시기는 액세서리를 장착하기에 편리합니다.
사전 압축 된 부하 스프링은 안전한 장착 및 철거 절차를 위해 편리합니다.
주사형 알루미늄 피스톤과 끝 캡은 고 강도와 가벼운 무게를 가지고 있습니다.
높은 온도와 낮은 온도에서 사용할 수 있는 다양한 O 링 재료가 있습니다.
소레노이드밸브는 연결판 없이 쉽게 장착됩니다.
주요 특징
공기 회전 액추에이터는 공 밸브와 나비 밸브에 많이 사용됩니다.
저렴한 비용, 컴팩트한 디자인, 긴 사용 기간
기압동력형: 단행 (프링 반환) 또는 이중행동
색상: 오렌지, 파란색, 검은색, 어두운 회색. 우리는 OEM 색상과 브랜드를 허용합니다.
기압 가동기 작동 압력: 0.3~0.8MPa
하단 연결: ISO 5211
소레노이드 밸브 표준: Namur
공기 작동 장치의 액세서리: 제한 스위치 박스, 소레노이드 밸브, 위치기.
| 모델 | A | B | C | D | H×I | G | N | J | K | L | M | 항공 연결 |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | 에36 | M5×75 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | 에50 | 에36 | M6 × 10 | M5×75 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | 에50 | 에36 | M6 × 10 | M5×75 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | 에102 | 에70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | 에102 | 에70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | 에125 | 에102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | 에125 | 에102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | 에140 | M16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | 에140 | M16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | 에165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | 에165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | 에165 | M20×25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | 에165 | M20×25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | 에254 | 에165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
제품 사용
AT시리즈 Pneumatic Actuator는 래크와 피니온에 의해 구동되는 듀얼 피스톤으로 만들어집니다. 두 가지 모델이 있습니다. 하나는 듀얼 액팅 모델이고 다른 하나는 스프링 리턴 모델입니다.다양한 연화성 물질에 적합합니다., 부식성, 먼지, 강한 자기장, 방사선, 진동 부식성 환경 실내 또는 야외.
전기, 석유화학, 금속, 석유, 가스, 도시, 건설, 배수, 화학 산업, 석유 정제, 광업, 발전소, 금속, 건축,약식품, 가스, 과학 연구 등
