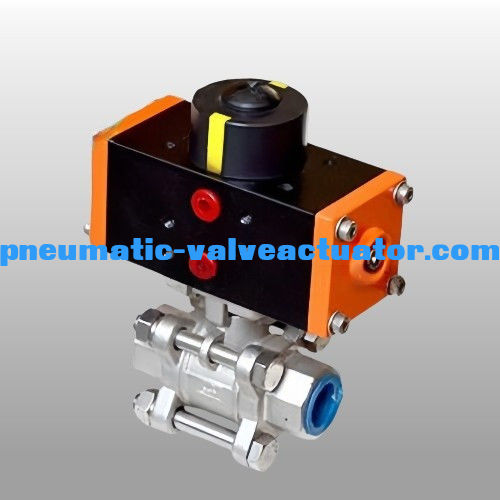

공압 볼 밸브 랙 앤 피니언 액추에이터 소스 제조
공압 액추에이터
랙 앤 피니언 액추에이터는 버터플라이 밸브, 볼 밸브 및 플러그 밸브와 같은 90도 회전 밸브의 자동화 및 작동을 위해 설계되었습니다. 이중, 대향 랙 피스톤은 고성능, 긴 사이클 수명 및 빠른 응답을 제공하는 낮은 마찰 베어링과 가이드를 갖추고 있습니다. 이러한 피스톤은 릴리스 개방 적용을 위해 회전을 반전시키기 위해 반전될 수 있습니다.
| 재료 | 압출 알루미늄 합금 |
| 회전 각도 | 0~90도 |
| 구조 | 랙 앤 피니언 로터리 액추에이터 |
| 작동 압력 | 2~8bar |
| 표면 처리 | 경질 양극 산화 |
| 작동 온도 | 상온: -20ºC(-4°F) ~ 80ºC (+176°F); 고온: -15ºC(+5°F) ~ 150ºC (+302°F); 저온: -40ºC(-104°F) ~ 80ºC (+176°F). |
| 연결 | NAMUR, ISO5211 및 DIN3337 |
| 응용 분야 | 볼 밸브, 버터플라이 밸브 및 로터리 기계 |
| 컵 색상 | 회색, 검정색, 하늘색, 짙은 파란색, 빨간색, 주황색 |
복동 공압 액추에이터
CCW
포트 A로의 공기는 피스톤을 바깥쪽으로 밀어내어 피니언이 반시계 방향으로 회전하게 하고, 포트 B에서 공기가 배출됩니다.
포트 B로의 공기는 피스톤을 안쪽으로 밀어내어 피니언이 시계 방향으로 회전하게 하고, 포트 A에서 공기가 배출됩니다.
CW
포트 A로의 공기는 피스톤을 바깥쪽으로 밀어내어 피니언이 시계 방향으로 회전하게 하고, 포트 B에서 공기가 배출됩니다.
포트 B로의 공기는 피스톤을 안쪽으로 밀어내어 피니언이 반시계 방향으로 회전하게 하고, 포트 A에서 공기가 배출됩니다.
스프링 리턴 공압 액추에이터
CCW
포트 A로의 공기는 피스톤을 바깥쪽으로 밀어내어 스프링을 압축시키고, 피니언은 반시계 방향으로 회전하며 포트 B에서 공기가 배출됩니다.
포트 A의 공기압 손실로 인해 스프링에 저장된 에너지가 피스톤을 안쪽으로 밀어냅니다. 피니언은 시계 방향으로 회전하며 포트 A에서 공기가 배출됩니다.
CW
포트 B로의 공기는 피스톤을 바깥쪽으로 밀어내어 스프링을 압축시키고, 피니언은 반시계 방향으로 회전하며 포트 B에서 공기가 배출됩니다.
포트 A의 공기압 손실로 인해 스프링에 저장된 에너지가 피스톤을 안쪽으로 밀어냅니다. 피니언은 시계 방향으로 회전하며 포트 A에서 공기가 배출됩니다.
| 모델 | A | B | C | D | H×I | G | N | J | K | L | M | 공기 연결 |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20×25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20×25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
제품 응용
AT 시리즈 랙 & 피니언 공압 액추에이터는 랙과 피니언으로 구동되는 이중 피스톤으로 만들어졌습니다. 두 가지 모델이 있습니다. 하나는 복동 모델이고 다른 하나는 스프링 리턴 모델로, 다양한 가연성, 부식성, 먼지, 강한 자기장, 방사선, 진동 부식 환경 실내 또는 실외에 적합합니다.
전력, 석유화학, 야금, 석유, 가스, 도시, 건설, 배수, 화학 산업, 정유, 광업, 발전소, 야금, 건축, 의약품, 식품, 가스, 과학 연구 등의 분야에서 자동 제어
