| 원래 장소 | 중국 |
| 브랜드 이름 | OEM |
| 인증 | CE,ATEX,ISO9001 |
| 모델 번호 | AT32-AT400 |

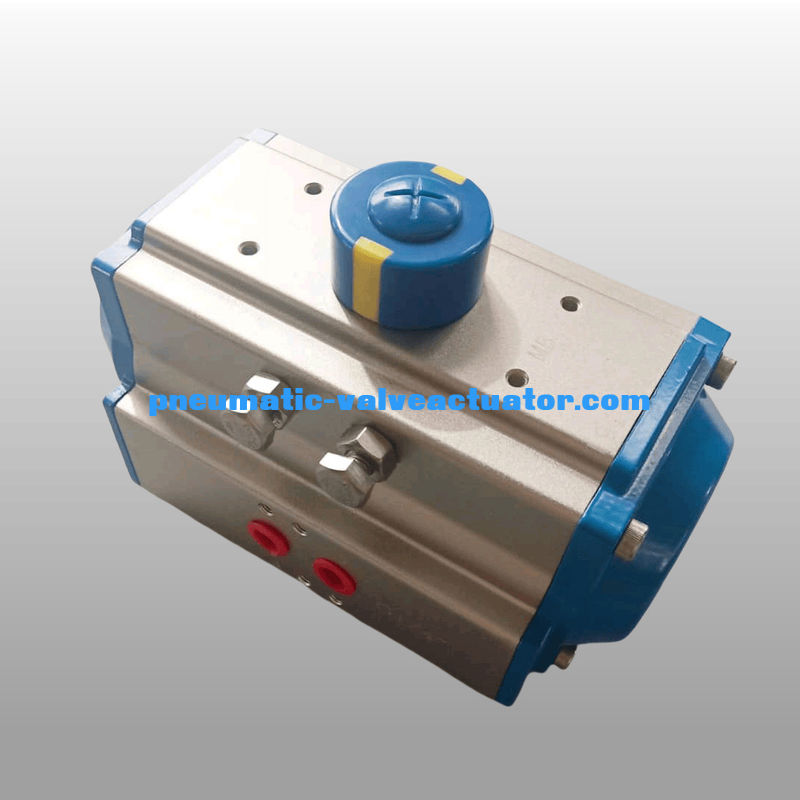

C 시리즈 공기 밸브 액추에이터 랙 앤 피니온 공기 회전 액추에이터
류메틱 액추어터
C 시리즈 정압 액추에이터는 밸브 자동화 필요에 대한 간단하고 비용 효율적인 솔루션을 제공합니다. 쿼터 회전 (90°) 볼 밸브, 플러그 밸브, 덤퍼 및 나비 밸브에 사용 됩니다.이중, 반대 랙 펌프는 높은 성능, 긴 주기 수명 및 빠른 반응을 제공하는 낮은 마찰 베어링과 가이드를 가지고 있습니다.이 피스톤은 실패 오픈 응용 프로그램에 대한 회전을 역전시킬 수 있습니다.
| 소재 | 엑스트루레이드 알루미늄 합금 |
| 회전각 | 0~90도 |
| 구조 | 래크 및 피니언 회전 액추에이터 |
| 작업 압력 | 2~8bar |
| 표면 처리 | 단단한 안오디제 |
| 작업 온도 | 정상 온도: -20oC (-4oF) ~ 80oC (+176oF); 높은 온도: -15oC ((+5°F) ~ 150oC (+302°F); 낮은 온도: -40oC ((-104°F) ~ 80oC (+176°F). |
| 연결 | NAMUR, ISO5211 및 DIN3337 |
| 적용 | 공 밸브, 나비 밸브, 회전 기계 |
| 컵 색상 | 회색, 검은색, 하늘색, 어두운색, 빨간색, 주황색 |
듀얼 액션 류메틱 액추어터
CCW
A 포트에 대한 공기는 피스톤을 바깥쪽으로 밀어내며, B 포트에서 공기가 배출되는 동안 피니온이 시계 반대 방향으로 회전하도록 만듭니다.
B 포트에 대한 공기는 기둥을 안으로 밀어 넣고, A 포트에서 공기가 배출되는 동안 기둥이 시계 방향으로 회전하게 만듭니다.
CW
A 포트에 대한 공기는 피스톤을 바깥쪽으로 밀어 내며, B 포트에서 공기가 배출되는 동안 기둥이 시계 방향으로 회전하게됩니다.
B 포트에 대한 공기는 기둥을 안으로 밀어 넣고, A 포트에서 공기가 배출되는 동안 기둥이 시계 반대 방향으로 회전하게합니다.
스프링 역공압 액추어터
CCW
A 포트에 대한 공기는 피스톤을 바깥쪽으로 밀어내서 스프링이 압축됩니다. B 포트에서 공기가 배출되는 동안 기둥은 시계 반대 방향으로 회전합니다.
A 포트에서 공기 압력 손실, 스프링에 저장 된 에너지는 피스톤을 안으로 밀어 넣습니다. A 포트에서 공기가 배출되는 동안 피니언은 시계 방향으로 회전합니다.
CW
B 포트에 대한 공기는 피스톤을 바깥쪽으로 밀어내서 스프링이 압축됩니다. B 포트에서 공기가 배출되는 동안 기둥은 시계 반대 방향으로 회전합니다.
A 포트에서 공기 압력 손실, 스프링에 저장 된 에너지는 피스톤을 안으로 밀어 넣습니다. A 포트에서 공기가 배출되는 동안 피니언은 시계 방향으로 회전합니다.
| 모델 | A | B | C | D | H×I | G | N | J | K | L | M | 항공 연결 |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | 에36 | M5×75 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | 에50 | 에36 | M6 × 10 | M5×75 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | 에50 | 에36 | M6 × 10 | M5×75 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | 에70 | 에50 | M8×13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | 에102 | 에70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | 에102 | 에70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | 에125 | 에102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | 에125 | 에102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | 에140 | M16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | 에140 | M16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | 에165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | 에165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | 에165 | M20×25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | 에165 | M20×25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | 에254 | 에165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
제품 사용
AT 시리즈 랙 & 피니온 공기 액추에이터는 랙과 피니온으로 구동되는 듀얼 피스톤으로 만들어집니다. 두 가지 모델이 있습니다. 하나는 듀얼 액팅 모델이고 다른 하나는 스프링 리턴 모델입니다.다양한 연화성 물질에 적합합니다., 부식성, 먼지, 강한 자기장, 방사선, 진동 부식성 환경 실내 또는 야외.
전기, 석유화학, 금속, 석유, 가스, 도시, 건설, 배수, 화학 산업, 석유 정제, 광업, 발전소, 금속, 건축,약식품, 가스, 과학 연구 등
